異地組網統一監控系統方案

一.核心網絡架構：

1.采用 SD - WAN（軟件定義廣域網）技術:，搭建了一個智能、靈活的廣域網架構。在企業總部部署一臺高性能的 SD - WAN 控制器，負責對全網的網絡設備進行集中管理與策略下發。各分支機構則部署銳捷的 SD - WAN 路由器，通過互聯網鏈路與總部建立連接。同時，保留部分優質專線作為備用鏈路，確保在互聯網鏈路出現故障時，關鍵業務數據仍能穩定傳輸。

2.多鏈路負載均衡與智能選路：銳捷 SD - WAN 路由器具備強大的多鏈路負載均衡功能，可同時接入多條不同運營商的互聯網線路。通過實時監測鏈路的帶寬利用率、時延、丟包率等關鍵指標，智能地將業務流量分配到最合適的鏈路上。例如，對于實時性要求極高的視頻會議流量，優先選擇時延低、穩定性好的鏈路；而對于文件下載等對實時性要求相對較低的流量，則分配到帶寬較大但成本較低的鏈路上。這種智能選路機制不僅提高了網絡帶寬的整體利用率，還顯著提升了業務應用的性能與用戶體驗。

3.安全防護體系：構建了多層次的安全防護體系，確保數據在異地傳輸過程中的安全性。在網絡邊界，部署防火墻功能，對進出網絡的流量進行嚴格的訪問控制與過濾，阻擋外部非法網絡訪問與攻擊。采用 IPsec VPN 加密技術，對傳輸的數據進行加密處理，防止數據被竊取或篡改。同時，結合銳捷的零信任安全理念，對網絡中的用戶、設備進行持續的身份認證與權限管理，只有通過認證且權限匹配的用戶與設備才能訪問相應的網絡資源，從源頭上杜絕安全隱患。

4.集中管理與運維：借助 SD - WAN 控制器的集中管理功能，企業網絡管理員可以通過一個統一的管理界面，對分布在全國各地的網絡設備進行實時監控、配置管理與故障診斷。控制器能夠自動收集設備的運行狀態、性能指標等數據，并以直觀的可視化方式呈現給管理員。一旦網絡出現故障，管理員可迅速定位問題所在，并通過遠程方式進行故障排除與修復，大大提高了網絡運維效率，降低了運維成本。

SD-WAN(Software Defined Wide Area Network)，即軟件定義廣域網，通過軟件調度和管理，選擇互聯網的最優路徑，打破地域界限，實現不同分支節點間的互聯互通。銳捷睿易SD-WAN解決方案，提供一套硬件+軟件相結合的異地組網方案，無需公網IP，即可實現不同分支節點之間的高質量互聯。通過容易云平臺，可實現對分支網絡的集中管理，統一配置、統一下發、統一運維。解決異地組網部署復雜、專線帶寬成本高、運維復雜等難題，是一套兼具穩定性和易用性的高性價比解決方案。

二.方案價值

1.1. 傳統VPN組網:總分支組網異常難排查，線路聯通情況不明確，設備故障不能及時發現。

1.2. 傳統VPN組網:新增分支時，通常需要到現場配置，上線效率低、周期長。

2.1. 睿易SD-WAN:提供可視化大屏，全網鏈路質量可視化，能實時查看網絡使用情況，如網絡質量(時延、丟包、抖動情況)、項目位置分布等、多維度視圖呈現、快速定位網絡異常、告警實時推送，方便項目的統一管理與交付。

2.2. 睿易SD-WAN:設備上線前綁定SN自動下發或APP直接開局，導入配置好的版，設備通網后自動下發配置，現場零配置上線。

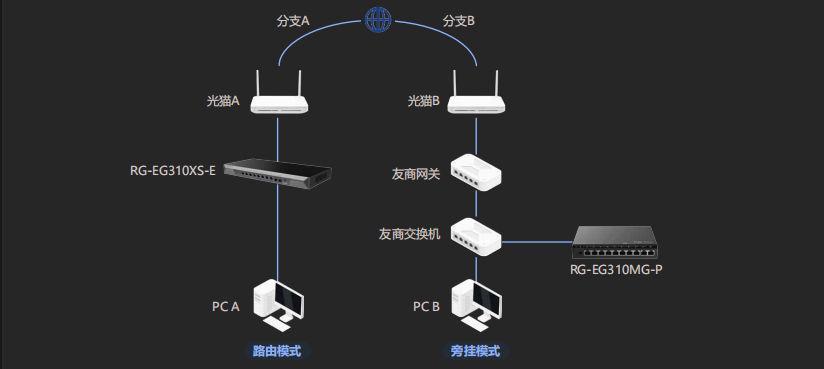

三.兩大運行模式

1.旁掛模式: 無容易設備也能旁掛接入，不改變原有項目拓撲，無需替換出口網關，適用已建成項目。

2.路由模式: 可替換原有網關，也可做新建項目。

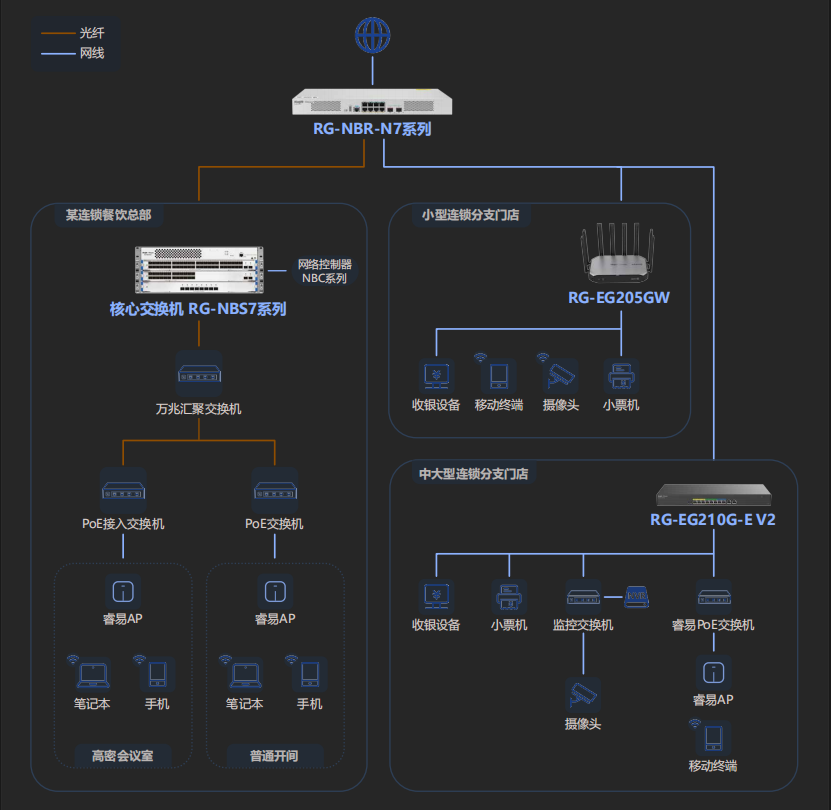

四.典型組網架構:

以某連鎖餐飲場景為例，典型組網架構呈現:
